CW62100B 普通（馬鞍）車床

時間：2013-1-6 14:52:32
瀏覽：
品牌：泰安海數機械
型號：普通（馬鞍）車床

訂購熱線：0538-8606989

詳細內容

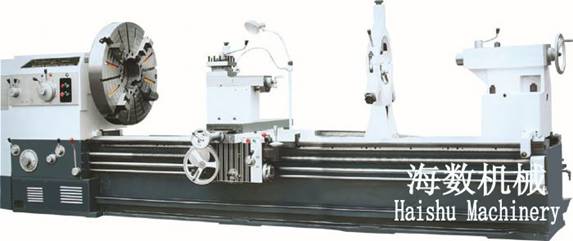

CW62100B

普通（馬鞍）車床

普通（馬鞍）車床主要用於車削端麵、外圓、內孔、圓錐麵及其它旋轉體零件，可加工各種常用的公製、英製、模數和徑節螺紋，並可承擔鑽孔、套料、鏜孔等工藝。
結構特點：
　　1.床身采用大寬度側壁雙筋板、內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
　　2.操縱集中，溜板設有快移機構，用單手柄形象化操縱；主軸正反轉轉換及刹車采用液壓控製。
　　3.車床結構剛度與傳動剛度均較高，精度穩定，並能進行強力切削。
　　4.床身導軌下滑麵采用TSF耐磨鑲層結構，運動輕便靈活，壽命長；潤滑係統為箱外循環，提高了加工精度。
　　5.主軸孔為105mm（C型為130mm）；工件加工長度為1500mm、2000mm、3000mm、5000mm等。尾座裝有刻度盤和刻線,使用直觀；機床外形整齊美觀，易於擦拭和維護。

主要技術參數

項目	單位	技術參數
床身上工件大回轉直徑	mm	1000
大工件長度	mm	3000
刀架上工件大回轉直徑	mm	680
馬鞍內回轉直徑	mm	1200
馬鞍內有效寬度	mm	310
主軸通孔直徑	mm	φ105
主軸頭形式		D11
主軸前端錐孔直徑	mm	φ120
主軸前端頂尖錐度		莫氏5#
主軸轉速級數		18
主軸轉速範圍	r/min	5.4～720
橫向進給量與縱向進給量的比率		1/2
縱進給量級數和範圍	mm/r	64種，0.06-24.3；範圍：0.1-1.52(1:1)；1.6-24.3(16：1)
用交換齒輪微量進給範圍	mm/r	0.06-0.912
上刀架大行程	mm	200
下刀架大橫向行程	mm	500
尾座套筒錐孔錐度	kw	莫氏5號
尾座套筒大行程	mm	250
床鞍快移速度	mm/min	4000
機床絲杠螺距	mm	12mm（製）；1/2”（英製）
加工公製螺紋範圍及種數	mm	50種，1-240（另有14種非標螺紋）
加工英製螺紋範圍及種數	牙/寸	26種，14-1
加工模數螺紋範圍及種數	mm	53種，0.5-120
加工徑節螺紋範圍及種數	DP	24種，28-1
床身導軌寬度	,mm	600
床身導軌硬度	RC	RC52
主電機功率	kw	15
快速電機功率	kw	1.1
冷卻泵電機功率	kw	0.09
機床淨重	kg	6500
機床輪廓尺寸（長×寬×高）	mm	5250×1550×1790
大承重	kg	2000
