CK50斜轨数控车床

时间：2023-7-17 17:09:09
浏览：
品牌：芒果视频污数机械
型号：

订购热线：0538-8606989

CK50斜轨装配了四动力头和垂直Y轴，满足客户多方位多角度的加工需求。这款机床采用了套筒式主轴单元，瑞典SKF/REXROTH导轨，台湾PMI/HIWIN丝杠，德国FAG丝杠轴承

详细内容

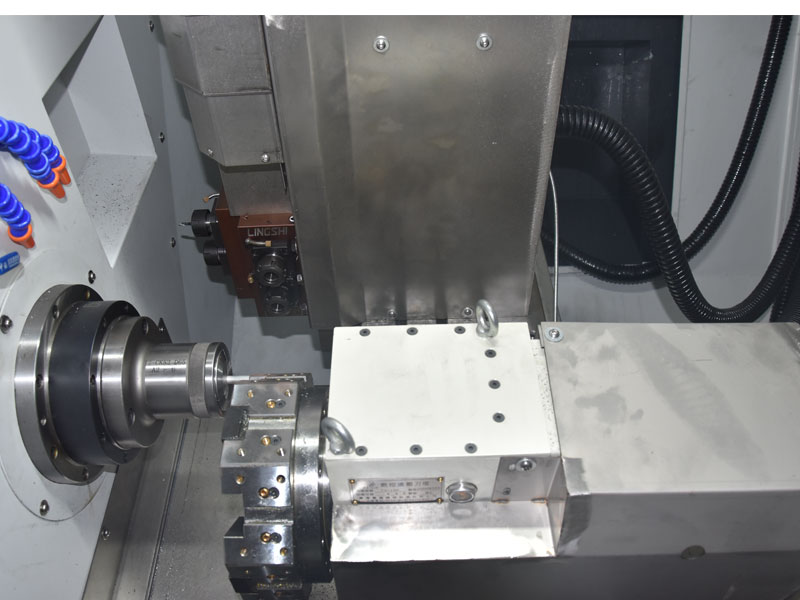

CK50斜轨数控车床装配了四动力头和垂直Y轴，满足客户多方位多角度的加工需求。
这款机床采用了套筒式主轴单元，瑞典SKF/REXROTH导轨，台湾PMI/HIWIN丝杠，德国FAG丝杠轴承，高配高精高要求的斜轨数控车床。主轴也采用了磁环编码器，可以高效精密的分度和定位，床身结构采用了30°整体斜床身，可以排刀或者装刀塔
如果客户需要增加多种磨头或者动力头也是首选之一

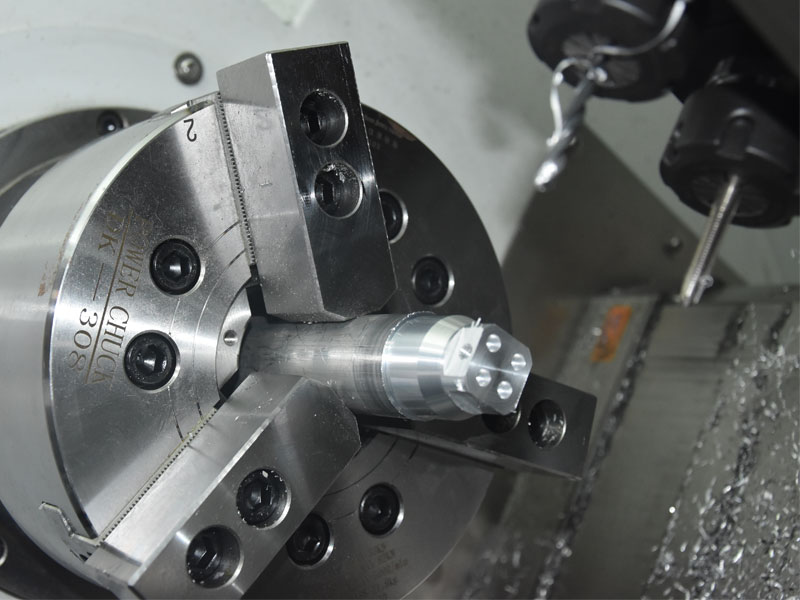

卡盘：手动卡盘，气动卡盘，液压卡盘，气动夹头，液压夹头
尾座：液压
刀架：4/6/8 电动刀塔液压刀塔，伺服刀塔
系统：广数，凯恩帝，新代，西门子，发那科
送料机：机械送料机，气动送料机，液压送料机，伺服送料机，桁架送料机

项目	规格	CK50
工作范围	床身上大回转直径	φ510
	拖板上大回转直径	φ180
	大加工盘类直径	φ400
	大径向铣削长度	330	300		270
	大车削长度	装排刀:480 装刀塔:380	装排刀:450装刀塔:350		装排刀:420装刀塔:320
极限行程	X轴（直径行程mm）	1100
	Z轴	550
进给	X向滚珠丝杆	3210-C3
	推荐X轴电机扭矩(N·m)	≥10
	Z向滚珠丝杆	3210-C3
	推荐Z轴电机扭矩(N·m)	≥10
床身	床身与水平倾斜度	30°整体铸件床身
	导轨跨度	450
套筒式机械主轴单元（客户提供）	高转速	4500		4500		3000
	通孔直径	φ56_{（客户提供）}		φ62_{（客户提供）}		φ79_{（客户提供）}
	轴端型式	A2-5		A2-6		A2-6
	内孔锥度	MT6		MT6		MT6
	推荐主轴电机功率(kW)	5.5		7.5		7.5
	可选液压卡盘或筒夹	6寸或46筒夹		8寸或52筒夹		10寸
