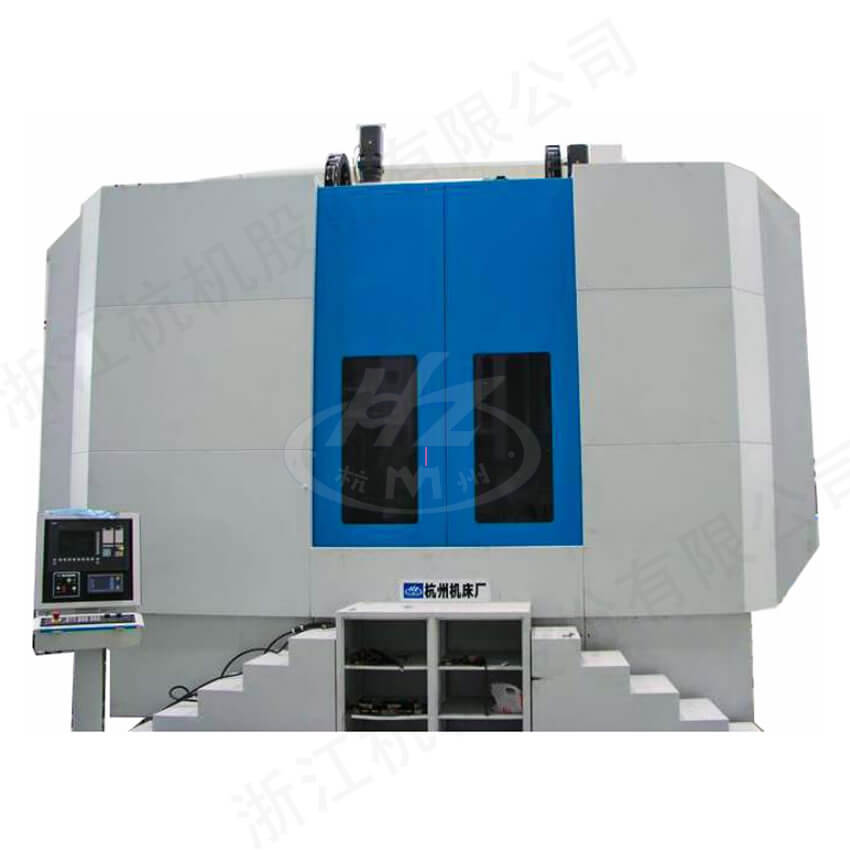

MGKF1000 MGKF1600 MGKF2000 MGKF2500 MGKF3000 MGKF4000 高精度數控立軸複合磨床

高精度數控立軸複合磨床係列，是我公司根據市場與用戶的需要開發的機床係列，適合機械製造及裝備業中大型主關零件的內、外圓柱、圓錐、滾道及端麵的大批量、多品種、多規格的精加工磨削，達到較高的尺寸精度和幾何精度。

適合軸承類、齒輪類、套筒類零件的高精度磨削加工，可在一次裝夾工件中完成工件內圓、外圓以及端麵的高精度磨削加工，可通過錐度磨削裝置或數控聯動實現砂輪的錐形修整和圓錐磨削；也可通過砂輪的成形修整，實現內外圓的成形磨削，如軸承環的滾道磨削。

■ 本磨床采用雙立柱、雙磨頭（或單磨頭）、拖板移動、立柱圓台龍門式布局型式，整機鋼性好，開頂式封閉式結構。

■ 工作台位於床身的前上部，工作台作回轉運動。靜壓工作台的主軸軸向、徑向全部采用靜壓技術，同時在工作台外圍有靜壓導軌，確保工作台在負載情況下的高剛度，具有運動精度高，工作平穩無爬行，承載能力高，剛性好，抗振性強等優點。工作台驅動采用變頻電機或伺服電機驅動；也可采用直驅技術，實現分度功能，定位精度±5″，重複定位精度±2.5″。

■ 立柱位於床身後方，立柱上方安裝橫架，橫梁上有兩拖板，拖板上分別安裝左、右磨頭。左拖板可選固定式垂直磨架，磨頭在垂直磨架上隻做垂直運動；也可選磨架旋轉拖板，磨頭可安裝在旋轉磨架上通過交流伺服電機經蝸輪蝸杆副械速後作回轉運動，可實現±25＂角度內的無級角度轉動，並通過HEIDENHAIN圓光柵進行全閉環控製，成為錐度磨削裝置。

■ 本磨床磨頭形式有立式磨頭、臥式磨頭以及萬能磨頭。萬能磨頭可做旋轉，最大回轉角度為0°~90°；最小分度角度為2.5°，通過精密端齒盤定位。磨頭的結構具有自主知識產權，采用瑞士STUDER精密外圓磨床，瑞士DIXI精密坐標鏜及MGKF1600/4高精度數控立軸複合磨床對磨床主軸零件進有精密加工，井有專業技師進行精密裝配及調試機床，磨頭砂輪軸均（jun1）采用進口精密主軸軸承。同時也可配置進口、國產高頻精密電主軸，電主軸可配有水冷卻溫控製裝置、氣封裝置、換刀裝置、在線動平衡裝置等。

■ 機床數控係統采用SIEMENS或FANUC交流伺服數控係統。機床最多控製軸數為十一軸（可選功能），分別為左磨頭的垂直進給、橫向進給、拖板旋轉分度運動；右磨頭的垂直選給、橫向進給運動、磨頭旋轉分度運動；測量係統的垂直運動；左磨頭、右磨頭驅動；工作台回轉；修整器驅動；各直線進給軸均可采用HEIDENHAIN光柵尺來進行全閉環控製（可選功能）。

■ 砂輪修整配備三類修整器：金剛石碟片修整器、金剛筆修整器 、金剛石成型滾輪修整器。機床工作台的兩側可各安裝一個砂輪修整器，以針對性的對磨頭進行特定需求的修整，並減少砂輪修整時磨頭的行程，以提高工作效率。
