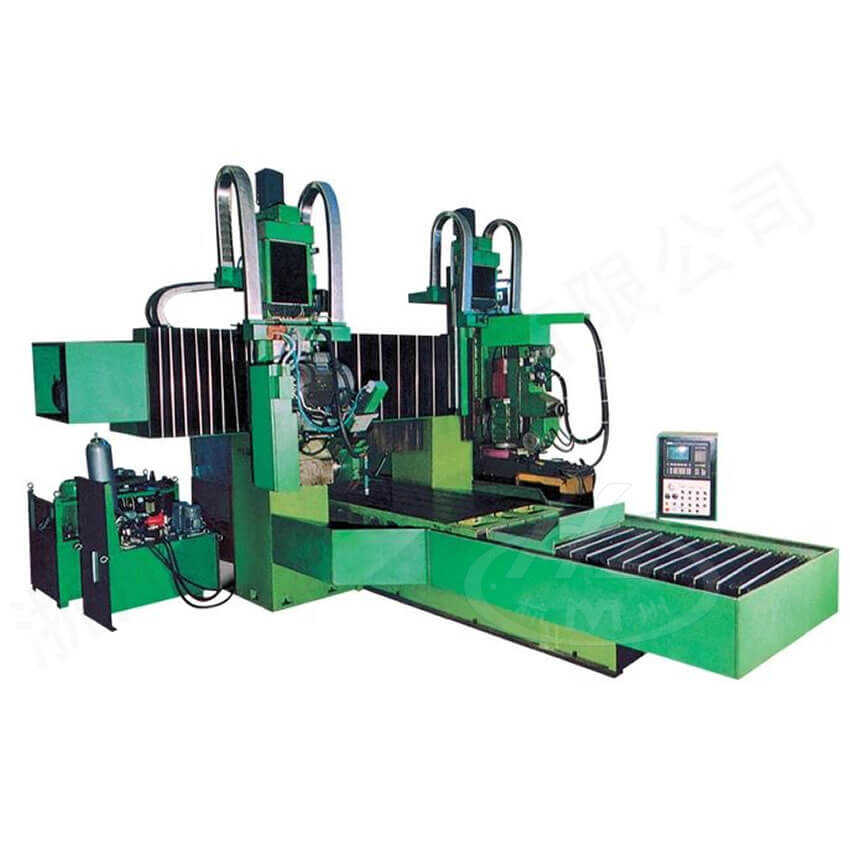

HZ-KD2010 大型龍門導軌磨床

HZ-KD係列數控龍門導軌磨床是針對機床行業開發研製的導軌磨床，適用於床身、工作台、橫梁、拖板、立柱等機床導軌的磨削。該係列產品已經形成磨削寬度1000mm-2000mm，磨削長度2000mm-8000mm，磨削高度600mm-1000mm係列。

■ 采用龍門式布局，由床身、雙立柱及橫梁組成封閉的框架結構。床身與工作台采用雙V型自位導軌副(HZ- KD2010采用平-V型導軌) ;工作台導軌為貼塑導軌。

■ 橫梁上有兩拖板，分別安裝周邊磨頭和萬能磨頭。雙磨頭分別沿拖板導軌作垂直升降運動;拖板沿橫梁導軌作橫向運動。周邊磨頭和萬能磨頭均裝有砂輪修整器。

■ 工作台縱向運動由液壓驅動，可無級調速，運動平穩，並有油溫控製裝置。

■ 周邊磨頭的垂直進給、橫向進給運動、砂輪修整進給運動;萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動均由交流伺服係統驅動，各進給軸既可作快速進給運動，又可作斷續進給運動。

■ 既能實現程序控製的自動磨削循環，又能實現電手輪控製的手動磨削循環。

■ 采用模塊化設計，工作台可按1米一檔增加。根據用戶的特殊要求可增加下列功能:主軸電機變頻調速;凹凸磨削;數控軸全閉環控製；砂輪在線動平衡等。
