數控車床前對刀原理及對刀方法
數控車床前對刀原理及對刀方法：對刀是數控加工中的主要操作和重要技能。在一定條件下，對刀的精度可以決定零件的加工精度，同時，對刀效率還直接影響數控加工效率。 僅僅知道對刀方法是不夠的，還要知道數控係統的各種對刀設置方式，以及這些方式在加工程序中的調用方法，同時要知道各種對刀方式的優缺點、使用條件（下麵的論述是以FANUC OiMate數控係統為例）等。
1. 為什麽要對刀

一般來說，零件的數控加工編程和上機床加工是分開進行的。數控編程員根據零件的設計圖紙，選定一個方便編程的坐標係及其原點，我們稱之為程序坐標係和程序原點。程序原點一般與零件的工藝基準或設計基準重合，因此又稱作工件原點。

數控車床通電後，須進行回零（參考點）操作，其目的是建立數控車床進行位置測量、控製、顯示的統一基準，該點就是所謂的機床原點，它的位置由機床位置傳感器決定。由於機床回零後，刀具（刀尖）的位置距離機床原點是固定不變的，因此，為便於對刀和加工，可將機床回零後刀尖的位置看作機床原點。

在圖1中，O是程序原點，O'是機床回零後以刀尖位置為參照的機床原點。

編程員按程序坐標係中的坐標數據編製刀具（刀尖）的運行軌跡。由於刀尖的初始位置（機床原點）與程序原點存在X向偏移距離和Z向偏移距離，使得實際的刀尖位置與程序指令的位置有同樣的偏移距離，因此，須將該距離測量出來並設置進數控係統，使係統據此調整刀尖的運動軌跡。

所謂對刀，其實質就是側量程序原點與機床原點之間的偏移距離並設置程序原點在以刀尖為參照的機床坐標係裏的坐標。

2. 試切對刀原理

對刀的方法有很多種，按對刀的精度可分為粗略對刀和精確對刀；按是否采用對刀儀可分為手動對刀和自動對刀；按是否采用基準刀，又可分為絕對對刀和相對對刀等。但無論采用哪種對刀方式，都離不開試切對刀，試切對刀是根本的對刀方法。

以圖2為例，試切對刀步驟如下：

①在手動操作方式下，用所選刀具在加工餘量範圍內試切工件外圓，記下此時顯示屏中的X坐標值，記為Xa。（注意：數控車床顯示和編程的X坐標一般為直徑值）。

②將刀具沿＋Z方向退回到工件端麵餘量處一點（假定為α點）切削端麵，記錄此時顯示屏中的Z坐標值，記為Za。

③測量試切後的工件外圓直徑，記為φ。

如果程序原點O設在工件端麵（一般必須是已經精加工完畢的端麵）與回轉中心的交點，則程序原點O在機床坐標係中的坐標為

Xo＝Xa-φ(1）

Zo＝Za

注意：公式中的坐標值均為負值。將Xo、Zo設置 進數控係統即完成對刀設置。

3. 程序原點（工件原點）的設置方式

在FANUC數控係統中，有以下幾種設置程序原點的方式：①設置刀具偏移量補償；②用G50設置刀具起點；③用G54~G59設置程序原點；④用“工件移”設置程序原點。

程序原點設置是對刀不可缺少的組成部分。每種設置方法有不同的編程使用方式、不同的應用條件和不同的工作效率。各種設置方式可以組合使用。

（1)設置刀具偏移量補償車床的刀具補償包括刀具的“磨損量”補償參數和“形狀”補償參數，兩者之和構成車刀偏移量補償參數。試切對刀獲得的偏移一般設置在“形狀”補償參數中。

試切對刀並設置刀偏步驟如下： ①用外圓車刀試車-外圓，沿＋Z軸退出並保持X坐標不變。

②測量外圓直徑，記為φ。

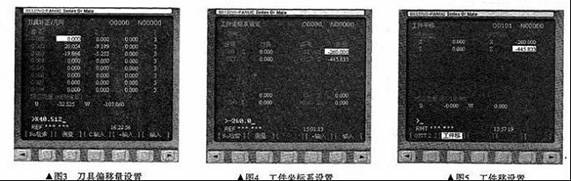

③按“OFSET SET”（偏移設置）鍵→進入“形狀”補償參數設定界麵→將光標移到與刀位號相對應的位置後，輸人Xφ（注意：此處的φ代表直徑值，而不是一符號，以下同），按“測量”鍵，係統自動按公式（1)計算出X方向刀具偏移量（如圖3所示）。

注意：也可在對應位置處直接輸人經計算或從顯示屏得到的數值，按“輸人”鍵設置。④用外圓車刀試車工件端麵，沿＋X軸退出並保持Z坐標不變。

⑤按“OFSET SET”鍵→進人“形狀”補償參數設定界麵→將光標移到與刀位號相對應的位置後，輸人Zo，按“測量”鍵，係統自動按公式（1)計算出Z方向刀具偏移量。同樣也可以自行“輸入”偏移量。

⑥設置的刀具偏移量在數控程序中用T代碼調用。

這種方式具有易懂、操作簡單、編程與對刀可以完全分開進行等優點。同時，在各種組合設置方式中都會用到刀偏設置，因此在對刀中應用為普遍。

(2）用G50設置刀具起點

①用外圓車刀試車一段外圓，沿＋Z軸退至端麵餘量內的一點（假定為a點）。

②測量外圓直徑，記為φ。

③選擇“MDI”（手動指令輸入）模式，輸人GO1 U一φF0. 3，切端麵到中心（程序原點）。

④選擇“MDI”模式，輸人G50 X0 ZO,按“啟動”按鈕。把刀尖當前位置設為機床坐標係中的坐標（0,0），此時程序原點與機床原點重合。

⑤選擇“MDI”模式，輸入GO X150 2200，使刀尖移動到起刀點。該點為刀具離開工件、便於換刀的任意位置，此處假設為b點，坐標為（1.50、200)。

⑥加工程序的開頭必須是G50 X150 2200，即把刀尖所在位置設為機床坐標係的坐標(150,200)。此時刀尖的程序坐標（150，200)與刀尖的機床坐標（150，200)在同一位置，程序原點仍與機床原點重合。

⑦當用G50 X150 2200設置刀具起點坐標時，基準刀程序起點位置和終點位置必須相同，即在程序結束前，需用指令GO X150 2200使基準刀具回到同一點，才能保證重複加工不亂刀。

⑧若用第二參考點G30，並在數控係統的參數裏將第二參考點設為起刀點位置，能保證重複加工不亂刀，此時程序開頭為：G30 UO WO; G50 X150 Z200。

⑨若不用上述③、④、⑤步驟中的GO1 U~φF0.3、G50 XO ZO.GO X150 2200指令來獲得起刀點位置，也可用下述公式計算指定起刀點在機床坐標係（顯示屏）中的坐標：

Xb=Xa-φ＋150（2)              Zb=Za+200

然後用點動或脈衝操作，使刀尖移動到（Xb，Zb）位置。
